诺曼比尔携出多款3D打印热处理设备亮相TCT 深圳展

2019年10月15日，首届TCT 深圳展在深圳会展中心开幕，此次展会吸引了包括3D systems、HP、SLM solutions等85家厂商参展，更有超过30场的专题报告与分享活动，南极熊作为3D打印行业媒体，将会在TCT 深圳展现场进行全程报道。

△诺曼比尔展位

在展会现场，南极熊看到了专业的3D打印后处理技术服务提供商苏州诺曼比尔（Normanbell），随着3D打印行业的发展，后处理技术在3D打印技术应用当中的作用越来越明显，尤其对于零部件有性能要求、表面精度要求的领域，比如航空航天、汽车、医疗等等。如今，3D打印已经从原型验证走向小批量制造时代，客户要的直接使用的最终产品，后处理成为3D打印制造不可缺少的环节，一家好的后处理设备提供商，可以让3D打印机厂商如虎添翼。

目前诺曼比尔已研发产品十大类，30多个系列，产品包括升降炉、气氛炉、真空炉、管式炉、箱式炉、井式炉、牙科设备-义齿烧结炉、蓝宝石晶体退火炉、还有针对不同行业专门研发的3D打印金属工件热处理炉、铍铜真空时效退火炉、硬质合金刀具真空焊接炉、植入体热处理炉、电空元器件热处理炉、氢气炉等。

在现场，诺曼比尔展出了多款金属3D打印热处理设备。

△3D打印纯钛及钛合金的热处理设备 NB280M

NB280M产品技术参数：

产品型号	NB280M
加热区尺寸	600*390（L*φ）
额定电压	AC380V       50Hz
额定功率	38kw
炉体结构	不锈钢炉门采用双层水冷结构，前开门结构。
工作温度	最高温度1300℃，连续工作温度≤1200℃
升温速度	推荐≤10℃/min，最快升温速度30℃/min
控温方式	采用人工智能调节技术，具有PID调节、自整定功能，30段升降温程序
控温精度	控温精度±1℃
核心控制	昆仑通态触摸屏，设备采用 PLC自动化控制，只需放料取料及输入工艺
曲线记录	采用厦门宇电触摸屏，实时记录真空曲线及温度曲线，可用U盘导出
炉膛材质	设备采用钼屏加不锈钢屏保温片，炉膛洁净不氧化不增、脱碳，热处理后还原产品光亮无需喷砂打磨
操作安全	开门断电、超温报警、漏电保护功能

NB280M特点
NB280M主要应用于钛合金、镍钛合金等需要炉膛洁净度高的3D 打印件。广泛应用于医疗打印、航天航空、汽车机械等企业，专门针对于要求设备功能齐全、热处理工艺要求严格的金属打印产品，此款真空炉采用钼屏+不锈钢屏隔热，在高真空情况下不会产生氧化脱碳、增碳等作用，保持材料表面的化学成分没有变化，对于3D打印产品有着还原光亮性的作用。

△观众详细了解NB280M

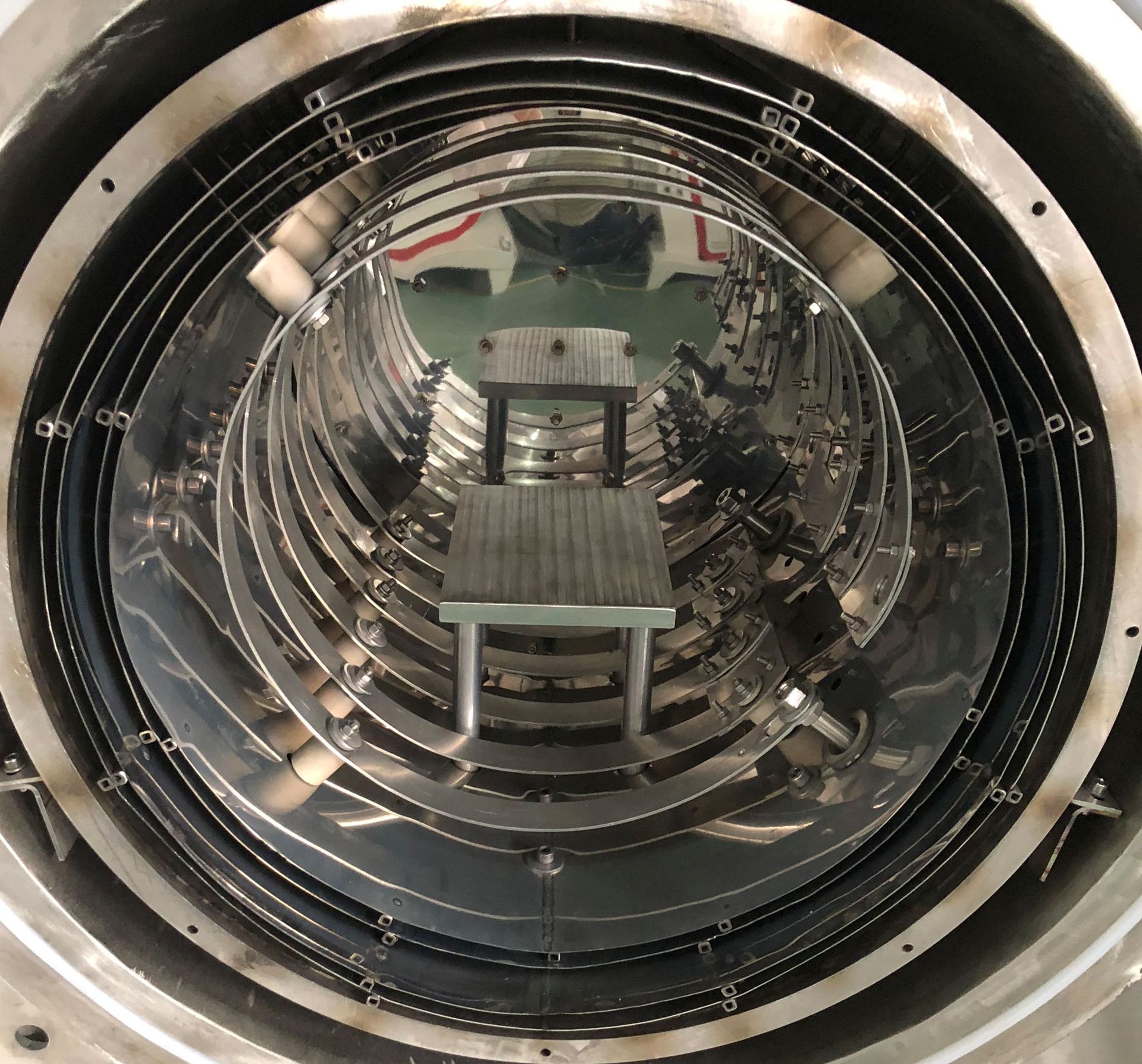

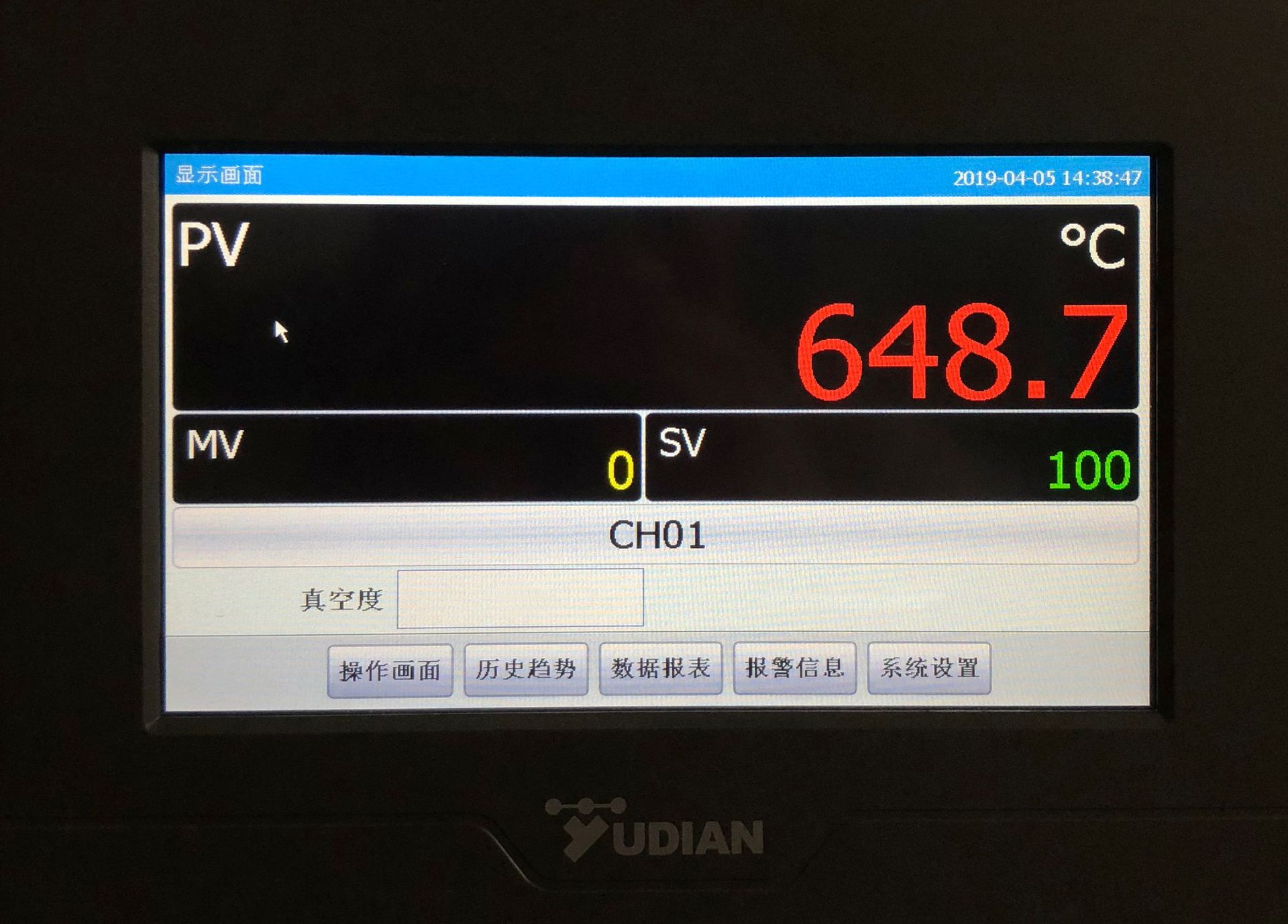

此设备是圆形炉膛，加热区尺寸为：600mm（深度）*390mm（直径），针对于250*250/280*280mm以下基板而做。采用机械泵加分子泵作为真空系统，极限真空度高达8*10-5Pa（空载、冷态、经净化），设备带有2个触摸屏。一块触摸屏是设备的主控制屏，采用PLC一体化控制（设备所有操作在屏上集中，有多个级别操作人员权限），温度真空度功率方面都有实时显示。另一块是记录设备温度和真空曲线的历史记录，可用移动U盘导出等多种方法导出数据

设备炉门为双层水冷结构，里外双层全部采用不锈钢。设备升温时炉门温度不超过70℃，保护操作人员的安全。设备具有自检、故障自诊断、自动保护、防止误操作等功能。并具有声光报警提示和具备相应的联锁、互锁保护。

△3D打印金属产品的气氛热处理设备NB380A

产品用途：

NB380A主要用于钴铬合金、铝合金、钼合金、不锈钢等多种3D打印金属产品的气氛热处理，让材料在惰性气氛环境下进行热处理工艺。

技术参数：
产品型号 NB380A
炉膛尺寸 500*400*400mm
尺寸重量 1130*1045*1485mm
额定电压 三相380V 50/60Hz
额定功率 15kw
炉体结构 双层壳体结构，配有风冷系统，可使炉体表面快速降温
工作温度 最高温度1200℃，连续工作温度≤1100℃
升温速度 推荐≤10℃/min，最快升温速度30℃/min
工作正压 0.02mpa
工作真空 -0.04mpa
控温方式 采用人工智能调节技术，具有PID调节、自整定功能，30段升降温程序
控温精度 控温精度±1℃
显示模式 触摸屏显示
加热元件 电阻丝
测温方式 N型热电偶，正后方测温
炉膛材质 氧化铝多晶体纤维
操作安全 开门断电、超温报警、漏电保护功能

主要功能和特点：
1.触摸屏显示，可实时监测炉内气压、温度、电流电压。
2.本款产品加热系统，混气系统，真空系统，内循环水冷却系统，监测系统，都可通过控制按钮操作。本机功能全面，满足客户绝大部分要求。
3.专业的真空设计，独特的密封技术，保证了炉腔的气密性，真空度远远超过同类产品。
4.智能PID高精度控制，自整定功能,30段可编程控制，可设置30段升降温程序,实现了功率无损耗。
5.可选配485转换接口，购买我司软件，实现与计算机相互连接。选配专用的电脑控制系统来完成与单台或多达200台电炉的远程控制、实时追踪、历史记录、输出报表等功能。
6.加热元件采用高电阻优质合金丝0Cr27Al7Mo2，最高发热温度可达1200℃。
7.升温速度快，升温速率可调: Max:20℃/Min
8.热污染少，采用国内新型高纯氧化铝微晶体纤维保温材料，双层壳体间风扇制冷，可使炉体表面快速降温,外壳表面不烫手（约60℃）。
9.控温精密，具备多种温控器可供选择，温度波动小（控温精度±1℃）。

△TF1700-100-HV高真空管式除气炉

应用：电子元器件、航天航空合金件等磁性材料退火
工艺：真空除气 真空退火。
特点：工作区洁净无污染。真空度高，除气效果明显。

曼比尔的3D打印后处理技术可以说非常广泛，涵盖5大领域，一共拥有36款后处理设备，南极熊觉得可以用“3D打印后处理一哥”来形容诺曼比尔。

旗下设备覆盖了：

• 热处理：退火、固溶、时效、排胶、干燥、热等静压
• 表面处理：化学气相沉积、物理气相沉积、真空镀膜、真空结晶、离子氮化、氢化、先进涂层（防腐、绝缘、超导、超硬、防氧化、耐磨、隐身）
• 改性：去磁、除气、除氧
• 其它：真空焊、扩散焊、真空封装、升华提纯
• 提升：物理性能、力学性能、热性能等。（硬度、强度、韧性、弹性、耐疲劳性及氧含量等）




据了解，诺曼比尔建立了国内专业的材料处理开放实验室，目前已累计为客户实验3000余次，积累3D打印领域实验数据1000余份，50余台专供实验的后处理设备。

南极熊觉得，诺曼比尔凭借自主知识产权的3D打印后处理技术，率先在该领域占据了一席之地，对于后期的发展是非常有利的。诺曼比尔作为3D打印后处理技术服务商，现正着手欧盟CE认证，积极布局全国和欧洲市场，不断扩大知名度与领先优势。
